量具
第一部分
西安仪表厂工程师 刘映棠
机械零件的检查，必须求助于量具。量具的种类较多，这里仅介绍常用的，通用的量具。
一、游标卡尺
游标卡尺构造：

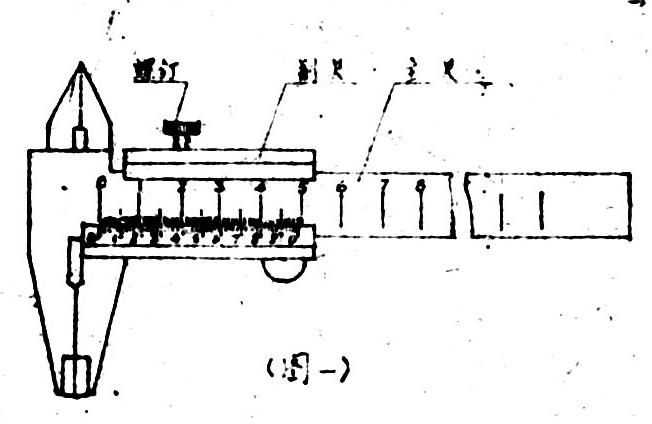

游标卡尺由主尺和副尺组成（图一）。在主尺上刻上每格等于1毫米的刻度；副尺可以在主尺上移动，根据一定精度在副尺上刻有一定的刻度。螺钉用来固定副尺于主尺上。以便卡尺移开被测量物时不致变动。
游标卡尺原理：
游标卡尺按精度有0.1,0.05和0.02米三种，其中以0.05和0.02米两种比较常用，这里借0.05毫米卡尺来说明它的原理。

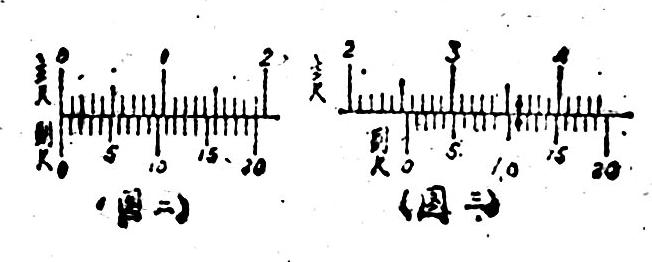

在主尺上刻有每小格1毫米、每大格10毫米的刻度。当主尺与副尺两测量脚并拢时，主尺上的19毫米刚好等于副尺上20格，因此副尺上每格实际长度L（图二）：
那么主尺与副尺上每格的差值△：
△= 1－0.95 = 0.05毫米
这个△就是代表游标卡尺精度。
读游标卡尺的方法：
首先读出副尺上零线刻标在主尺上多少毫米，然后再读出副尺上那条刻线与主尺上的刻线正好对齐的读数。副尺上第一条刻线不计，第二条线代表0.05米，余累加。
最后把主尺和副尺数字加起来就是测量值。
例（图三）：
主尺上读数：副尺零线对在主尺25米之后，读为 25毫米。副尺上的11刻线正好对齐主尺的刻线，读为：11x0.05=0.55毫米（图三》
加起来：
25 + 0.55 ＝ 25.55毫米
游标卡尺的使用规则：
1、使用前将测量脚上测量面拭擦乾净，并拢双脚，观察主副尺上零线是否对齐。然后根据卡尺精度，观察副尺上最后一道刻线是否与主尺相应刻线对齐。
2、使用时注意两脚要轻贴测量面，不得用力卡紧测量面，同时不要使测量脚与测量面倾斜。
8、避免工件在很高温度时测量，以便减少由于热膨胀引起的测量误差。
4、绝对避免被测量物在运动时进行测量。
5、卡尺用毕后，擦拭乾净，涂油装盒保存。
